Obice da 155/23
Iniziamo ad analizzare i materiali di artiglieria e se vi ricordate a Bracciano si insegnavano all’ora di lezione di MATAMU, ovvero materiali di artiglieria e munizionamento, sul quaderno dei miei appunti ho scritto la data della prima lezione: 14 febbraio 1989 del Capitano Catarci. In questo articolo presentiamo l'obice nei sui dati generali, per i particolari con la nomenclatura esatta dei componenti rimando ad un successivo articolo.
Il primo obice di cui si occupiamo è il veterano 155/23 e siccome nell'esercito l’anzianità fa grado ne parliamo prima del 105/14, nel 1989 quando lo vidi la prima volta nel piazzale obici aveva già la bella età di 47 anni, il progetto americano risaliva all’inizio degli anni 1940 e venne adottato ufficialmente nel 1942 nel pieno della seconda guerra mondiale, come poi riporto qui sotto pubblicato su Wikipedia.L’articolo non è esaustivo ad esempio mancano le parti sul munizionamento, le tavole di tiro, i manuali italiani che speriamo di inserire e l’elenco esatto dei Gruppi di artiglieria alpina che li hanno avuti in dotazione. Le bellissime foto del 155 in azione sono di Giorgio Miceli del 111° corso. Mentre le immagini delle parti dell’obice vengono dai manuali originali statunitensi, scannerizzati da Google e pubblicati nella sezioni libri, la storia dell'obice è tratta da Wikipedia
Storia del 155/23
L'obice M114 155 mm è un obice trainato sviluppato e utilizzato dall'esercito degli Stati Uniti. Fu prodotto per la prima volta nel 1942 come pezzo di artiglieria medio con la designazione di 155 mm Howitzer M1. Ha svolto il suo servizio con l'esercito degli Stati Uniti durante la seconda guerra mondiale, la guerra di Corea e la guerra del Vietnam, prima di essere sostituito dall'obice M198. E’ stata utilizzato anche dalle forze armate di molte nazioni compresa l’Italia ed in alcuni paesi, l'M114A1 rimane ancora in servizio.
Per gran parte degli anni '30 gli americani cercarono di sviluppare un nuovo affusto per l'obice M-1918 155 mm della prima guerra mondiale, che altri non era che un Canon de 155 C francese costruito su licenza Schneider dal 1917 fino al 1939. Quando l’affusto fu realizzato non sembrava logico utilizzarlo per un obice obsoleto. Il nuovo pezzo di artiglieria fu completato entro il 15 maggio 1941 denominandolo obice M1 su affusto A1. L'M1A1 è stato ribattezzato M114A1 nel 1962.

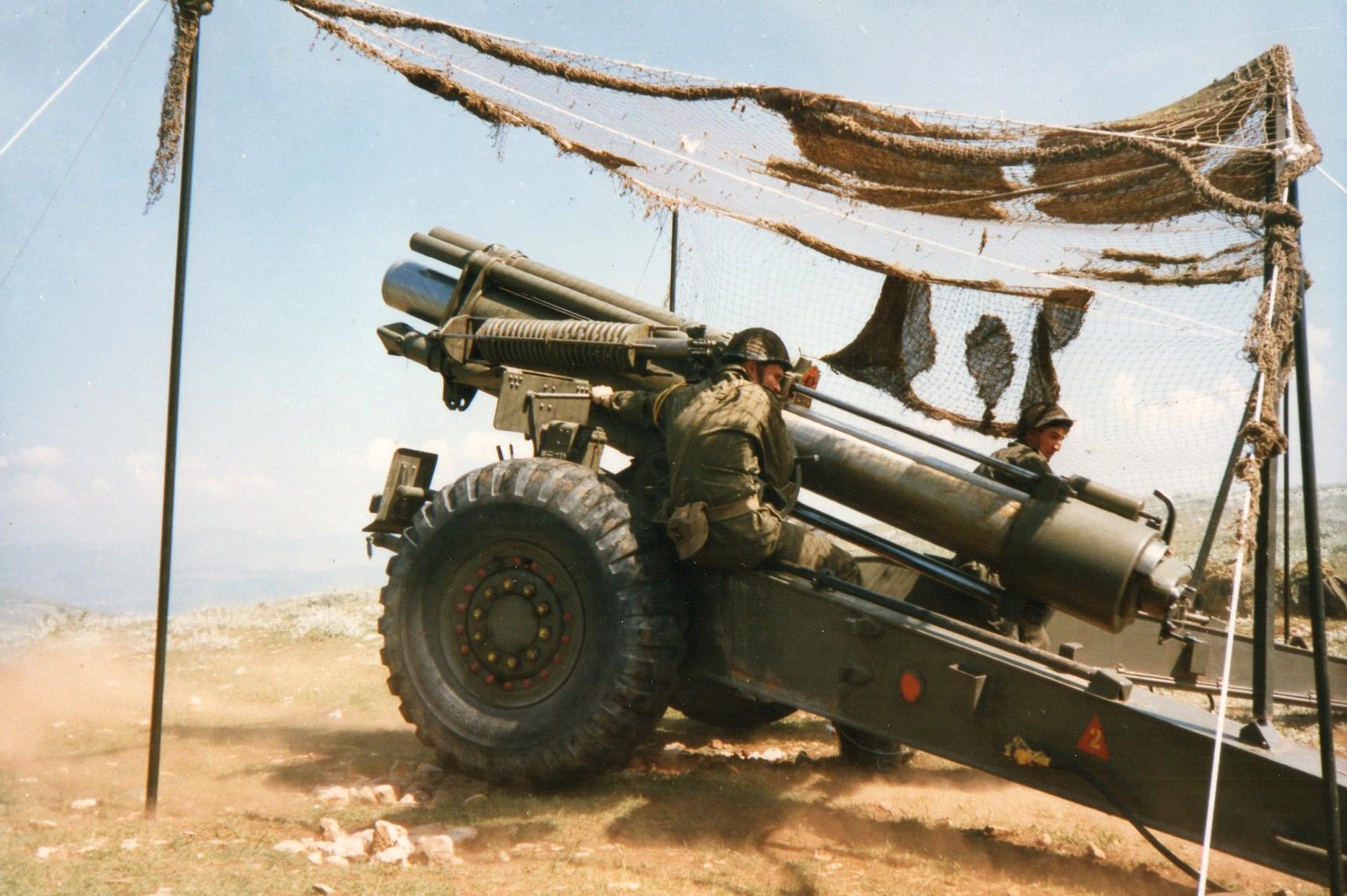

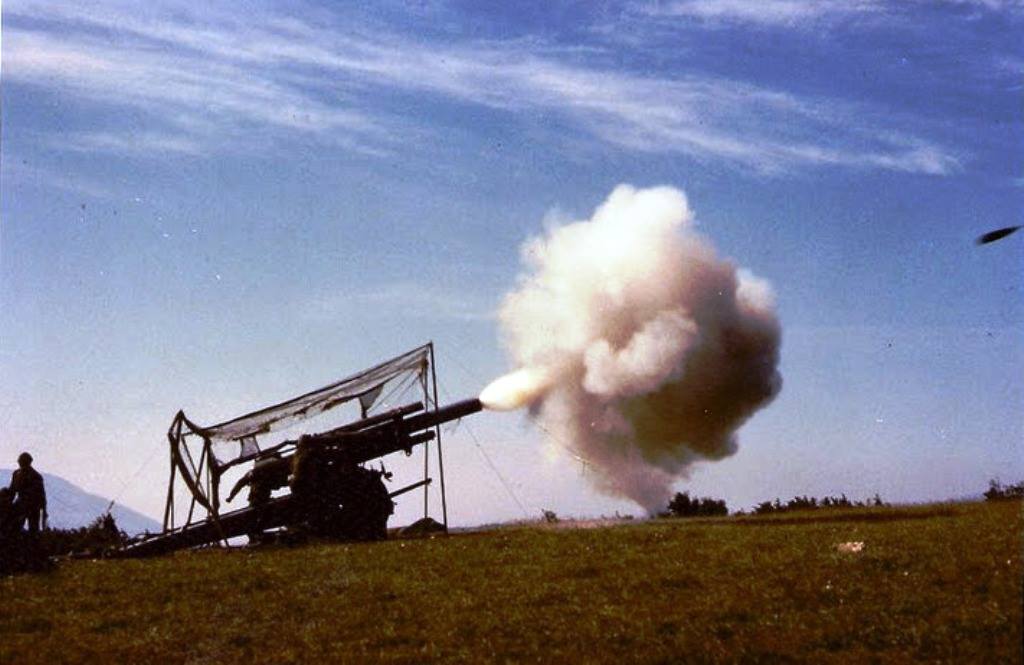

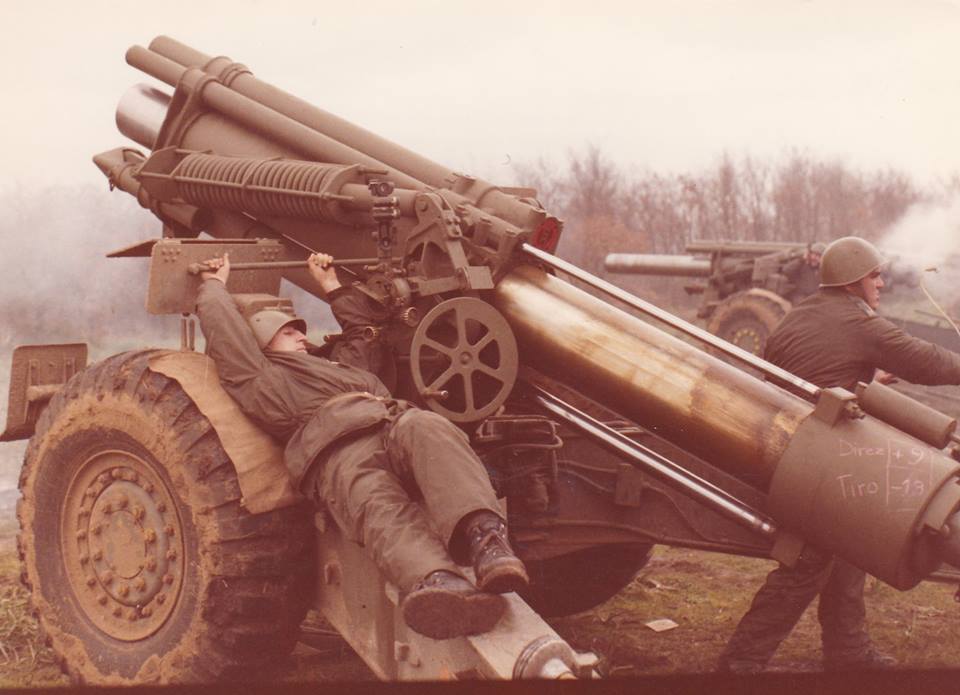

Le fotografie di Giorgio Miceli permettono di cogliere parecchi particolari.
Dati tecnici tratti dal manuale: “Direct Support, General Support, and Depot Maintenance Manual: Howitzer – Quartier generale dell’esercito americano aprile 1965 – Google libri”
Obice a traino meccanico da 155/23
Velocità alla bocca (Muzzle velocity): 2029 km/h (1850 fps)
Peso del proiettile (Weight of projectile): 38,50 kg (84,90 lbs) altri riportano 43 kg
Peso della carica di lancio (Weight of powdwer charge): 6,30 kg 13,91 lbs
Gittata massima (Maximum range with full charge): 14.600 metri
Vita stimata (Estimated life accuracy):15.000 colpi
Colpi al minuto (Rate of fire):
Massimo 4 colpi al minuto
Sostenuto 1 colpo al minuto
Dati tecnici sistema di rinculo: Tipo idropneumatico
Rinculo alla massima elevazione 104,14 cm (41 in.)
Rinculo alla minima elevazione 152,04 cm (60 in.)
Peso in assetto di marcia con accessori: 5760 kg (127000 lbs)
Dimensioni:
Larghezza in assetto di marcia: 2,43 metri (96 in)
Altezza massima in assetto di marcia : 1,80 metri (71 (in.)
Lunghezza totale: 7,3 metri (24 ft)
Dati di elevazione:
Intervallo di elevazione 1156 millesimi

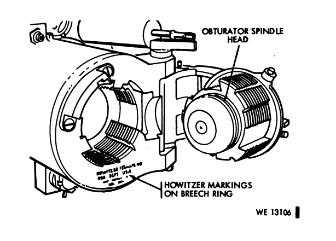

Elevazione per giro di manovella 14, 8 millesimi L'otturatore
Settore di tiro orizzontale: 48°
Settore di tiro verticale: da -2° (35 millesimi) a +63° (1120 millesimi)

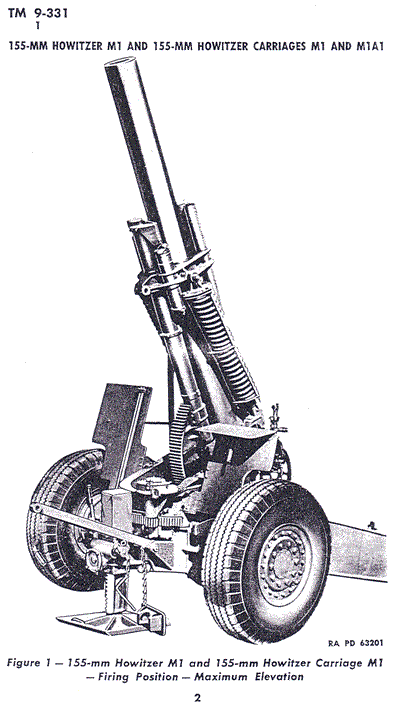

L'obice in massima elevazione

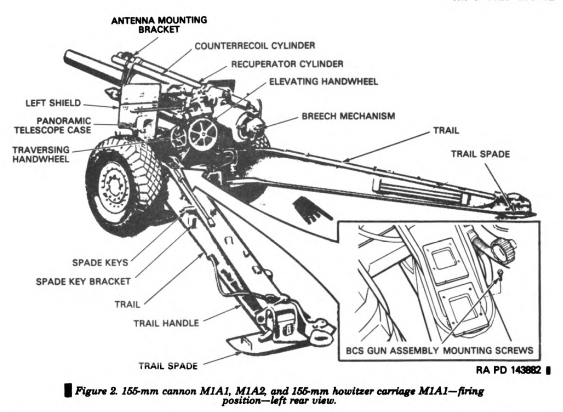

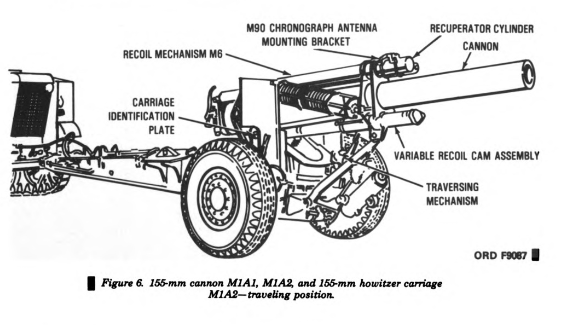

L'obice in ordine di marcia L'obice in batteria
